제목 : 조선시대 반자동 거리측정기 기리고차
작성자 : 조병현 날짜 : 2010-07-11 조회수 : 1520













[세종실록]에 보면 다음과 같은 이야기가 있다. "세종 23년(1441년) 3월 17일, 왕과 왕비가 온수현으로 가니, 왕세자가 호종(扈從)하고 종친과 문무 군신 50여 명이 호가(扈駕)하였다. 임영대군 이구, 한남대군 이어에게 수궁(守宮)하게 하고, 이 뒤로부터는 종친들에게 차례로 왕래하게 했다. 임금이 가마골에 이르러 사냥하는 것을 구경했다. 이 행차에 처음 기리고(記里鼓)를 사용하니, 수레가 1리를 가게 되면 목인(木人)이 스스로 북을 쳤다." 여기서 온수현은 지금의 온양이고, 세종은 왕비, 세자와 더불어 온천에 가는 길이었음을 알 수 있다. 이때 처음으로 기리고차 를 사용했다고 기록되어 있다. 그렇다면 기리고차란 무엇일까?

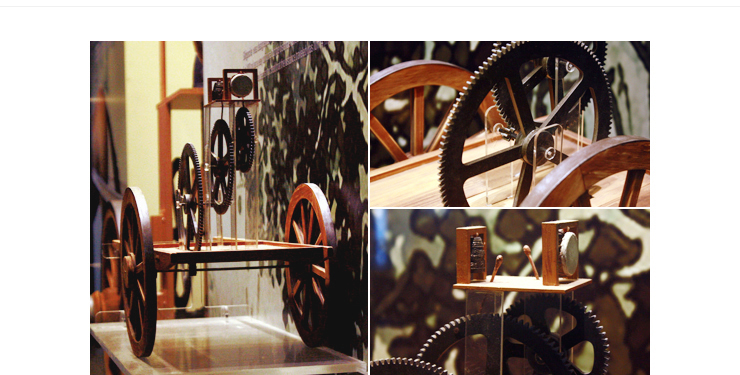

기리고차는 일정한 거리를 가면 북 또는 징을 쳐서 거리를 알려주는

조선시대의 반자동 거리측정장치로, 현재 국립과천과학관에 복원 전시되어 있다.

























조선시대의 거리측정장치 기리고차



























기리고차는 일정한 거리를 가면 북 또는 징을 쳐서 거리를 알려주는 조선시대의 반자동 거리측정 수레이다. 장영실(蔣英實)은 왕명을 받아 중국에 유학하며 기술을 배워서 기리고차를 더욱 발전된 모습으로 개량하였다. 세종 때 각도 각읍 간의 거리를 조사하여 지도를 작성하는데 기리고차가 사용됐을 것으로 추측된다. 또한, 문종 1년 지금의 서울 강남구 지역의 제방공사를 시작함에 앞서 그 거리를 기리고차를 이용하여 재었다는 기록이 있어 토목공사에서도 널리 사용되었던 것으로 보인다.







측량 및 지도 작성 시 가장 중요한 것은 거리 측정이다. 조선시대 초기까지만 해도 원시적인 방법으로 자나 막대기를 가지고 재는 척측법이나 발자국으로 재는 보측법을 이용하였다. 이후에는 약간 더 발전된 승량지법을 사용하였는데 초기에는 새끼줄로 측량을 했고 후기에는 새끼줄이 신축성이 많아서 노끈이나 먹줄 등을 사용하였다. 하지만, 이러한 방법은 오차가 많아 거리를 나타내는 단위로 척(尺), 보(步), 리(里)를 주로 사용하였다. 흔히 쓰는 자는 일반적으로 주척(周尺)을 썼다. 주척의 단위는 ‘6척을 1보, 360보를 1리’라 하여 3,600보를 10리(약 4㎞)로 나타냈다.

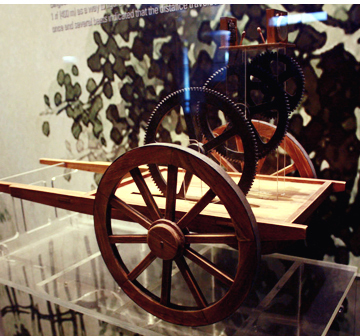

과학자 장영실이 왕명을 받아 기리고차를 더욱 발전된 모습으로 개량하였다.



























기리고차의 원리





한국 최초의 반자동 거리 측정기구인 기리고차에 대해서 1441년 제작 당시의 기록은 없다. 다만, 조선시대 후기 실학자인 홍대용(洪大容, 1731~1783)의 저서 [주해수용]에 그 구조가 기록되어 있다. 이 기록에 의하면 거리측정은 바퀴의 회전수에 따라 울리게 되어 있는 종과 북의 소리를 헤아리는 방법을 사용하였다고 한다.







기리고차는 톱니바퀴를 통해 바퀴의 회전수를 감속하는 원리를 이용하여 거리를 측정한다.

























기리고차는 수레바퀴의 중간에 철로 만든 톱니바퀴가 있는데 톱니가 10개 설치되어 있다. 아래바퀴에는 120개의 톱니가 설치되어 있어 이것으로 수레바퀴의 축에 있는 톱니바퀴와 서로 연결되도록 되어 있다. 그래서 수레바퀴가 한 바퀴를 돌면 같은 축에 있는 톱니바퀴도 한 바퀴 돌고 톱니가 10개니까 맞물려서 아래바퀴의 톱니가 10개 돌아가 아래바퀴는 1/12 바퀴가 돌게 된다. 수레바퀴가 12바퀴를 돌면 아래바퀴는 1바퀴를 돌게 된다.

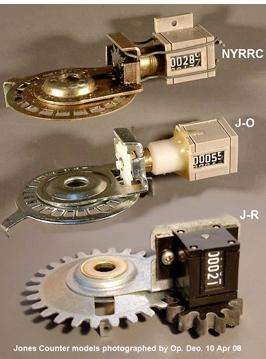

마라톤 경기의 거리 측정에 쓰이는 존스 카운터 역시

기리고차와 같은 원리로 거리를 측정한다. <출처 : Op. Deo at en.wikipedia>
















아래바퀴의 축에는 톱니가 6개인 톱니바퀴가 설치되어 있다. 이것과 연결된 중간바퀴는 톱니가 90개다. 그래서 아래바퀴가 15바퀴 돌면 중간바퀴는 1바퀴 돈다. 중간바퀴의 축에는 톱니가 6개인 톱니바퀴가 설치되어 있고 이것과 연결된 윗바퀴는 톱니가 60개다. 그래서 중간바퀴가 10바퀴 돌면 윗바퀴는 1바퀴 돈다. 기리고차 수레바퀴의 둘레가 10자인데 수레바퀴가 12번 회전하면 아래바퀴는 한 번 회전하여 120자를 측정하고 아래바퀴가 15번 회전하면 중간바퀴가 한 번 회전하여 1,800자를 측정한다. 중간바퀴가 10번 회전하면 윗바퀴가 한 번 회전하여 18,000자를 측정하게 된다(세종은 1430년 표준척을 제정하였는데, 이때 1자를 약 20.81㎝라고 했다. 6자를 1보라 했고, 다시 300보가 되면 1리라고 했으니, 1리를 계산해보면 20.81㎝×6×300 = 374.58m였다.).







결론적으로 수레가 1/2리를 가면 종을 1번 치게 하고 수레가 1리를 갔을 때에는 종이 여러 번 울리게 하였으며, 수레가 5리를 가면 북을 올리게 하고 10리를 갔을 때는 북이 여러 번 울리게 하였다. 마차 위에 앉아 있는 사람은 이렇게 들리는 종과 북소리의 횟수를 기록하여 거리를 측정하였던 것이다.







그럼 세종이 온양 온천 행차 때 타고 간 기리고차는 과연 도착할 때까지 몇 번의 북소리를 냈을까? 현재 서울 경복궁에서 아산까지의 거리는 약 103㎞이다. 당시의 10리가 약 3.74㎞였던 점을 감안하면, 세종이 온양 행차에 끌고 간 기리고차는 10리를 알리는 두 번의 북소리 신호를 약 27번 정도 울렸을 것으로 추정된다.



























현대에도 기리고차와 같은 원리로 거리를 측정한다





오늘날 거리를 측정하는 방법으로 기리고차와 동일한 원리를 이용한 경우도 많다. 대표적인 경우가 마라톤 경기의 거리를 측정하는 데 쓰이는 존스 카운터라는 장치이다. 이 장치를 자전거 앞바퀴에 부착하고 마라톤 거리를 달리면 회전한 바퀴 수를 알려주어 이를 바탕으로 이동한 거리를 계산할 수 있다. 택시의 이동 거리를 측정하는 타코미터도 같은 원리이다.













  1. 기리고차


    조선시대에 거리를 측정하던 장치. 반자동이며 수레의 형태를 띠고 있다. 세종대왕의 명을 받아 중국으로 유학을 간 장영실이 이전의 중국에 있었던 거리 측정장치를 조선에 들여와 개량하여 만든 것이라고 전해진다. 수레가 1/2리를 가면 종을 1번 치게 하고 수레가 1리를 갔을 때에는 종이 여러 번 울리게 하였으며, 수레가 5리를 가면 북을 올리게 하고 10리를 갔을 때는 북이 여러 번 울리게 하였다. 마차 위에 앉아 있는 사람은 이렇게 들리는 종과 북소리의 횟수를 기록하여 거리를 측정하였다. 국립과천과학관에 옛 문헌을 토대로 복원된 기리고차가 전시되어 있다.

















손성근 / 국립과천과학관 전시기획총괄과 연구사


서울대학교에서 기록관리학으로 석사학위를 받고, 2007년 PMP(Project Management Professional, 국제공인프로젝트관리전문가) 자격 취득 후, 서울대 기초교육원에서 프로젝트 관련 기록물 관리 업무를 맡았으며 현재는 국립과천과학관 전통과학 분야 전시기획 및 과학기술사료관 업무를 담당하고 있다.



자료 제공 국립과천과학관
